TA7

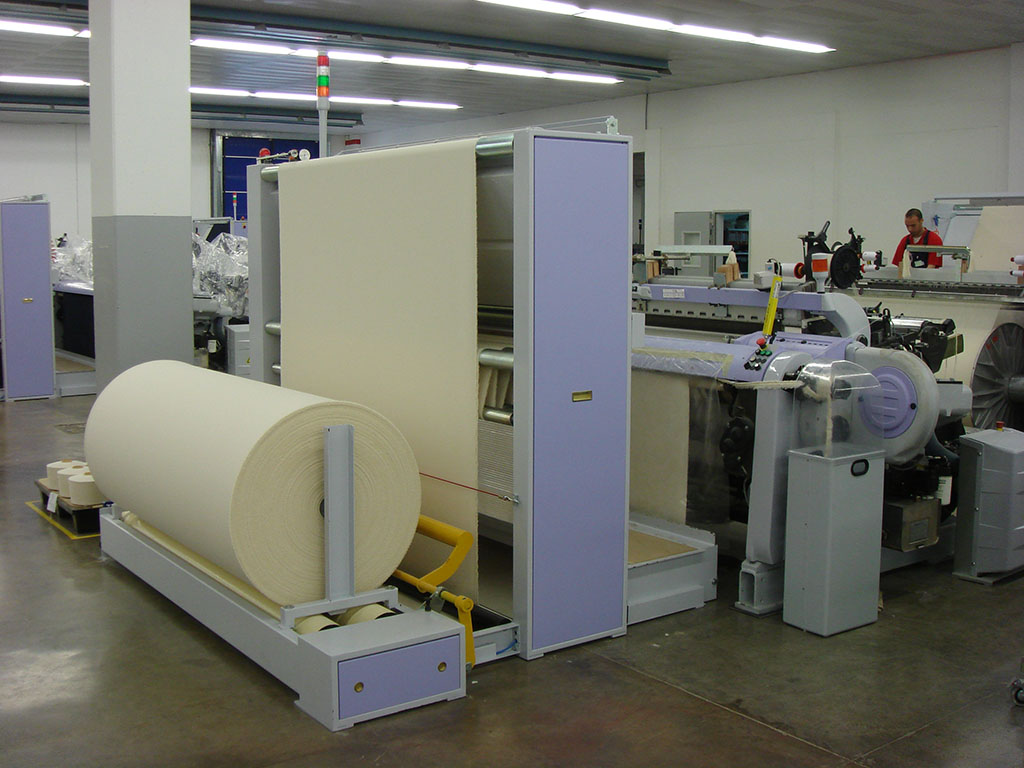

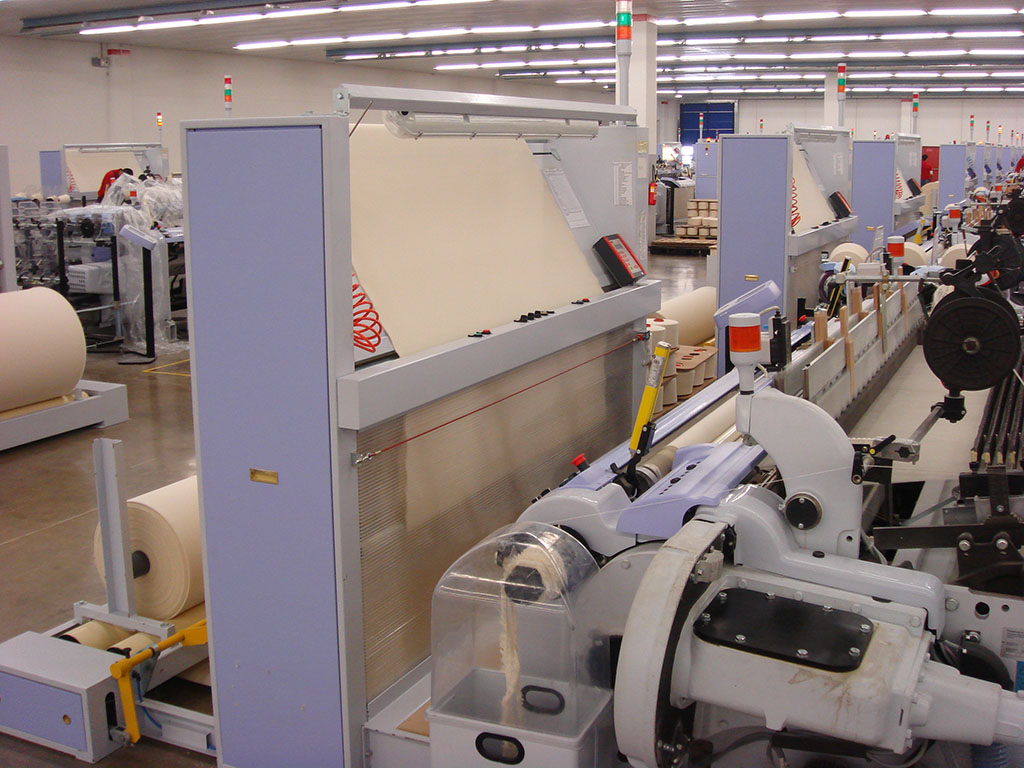

Arrotolatore tessuto mod. "TA-7" a tiro alternato, con accumulatore tessuto, per la verifica e la formazione di grandi rotoli (max mm 1000).
Arrotolatore tangenziale che consente una verifica immediata e costante del tessuto prodotto.
Indicato per tessuti che sopportano fermate ed avviamenti ciclici e che nel resistere a tensioni in ordito non subiscono alterazioni in trama. Possiede una serie di rulli ballerini per la formazione dell’accumulo tessuto, variabile (secondo le esigenze del cliente) da 8 a 20 ml. La scelta della quantità di accumulo in funzione del numero di macchine è determinante per il controllo del 100% del tessuto.

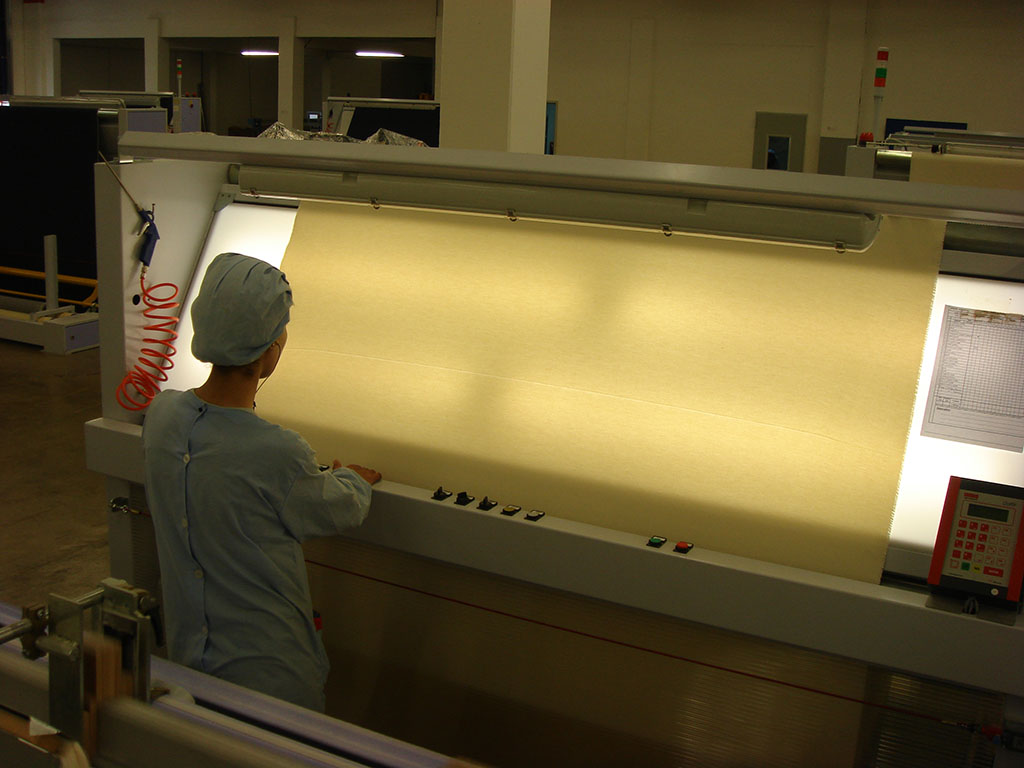

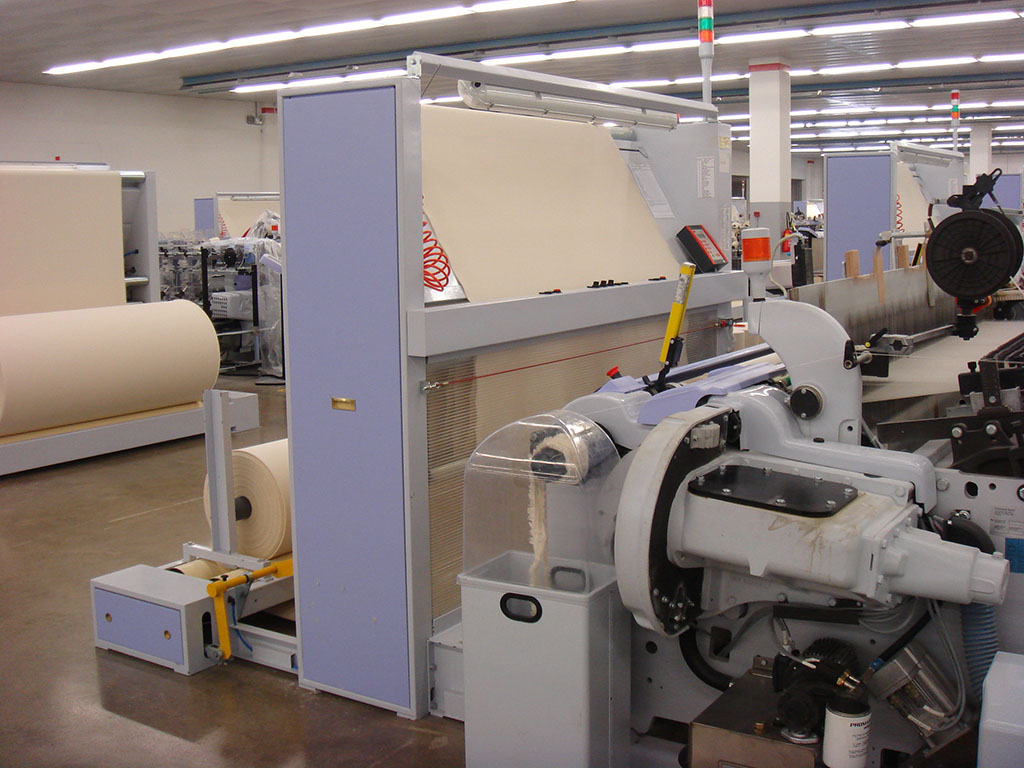

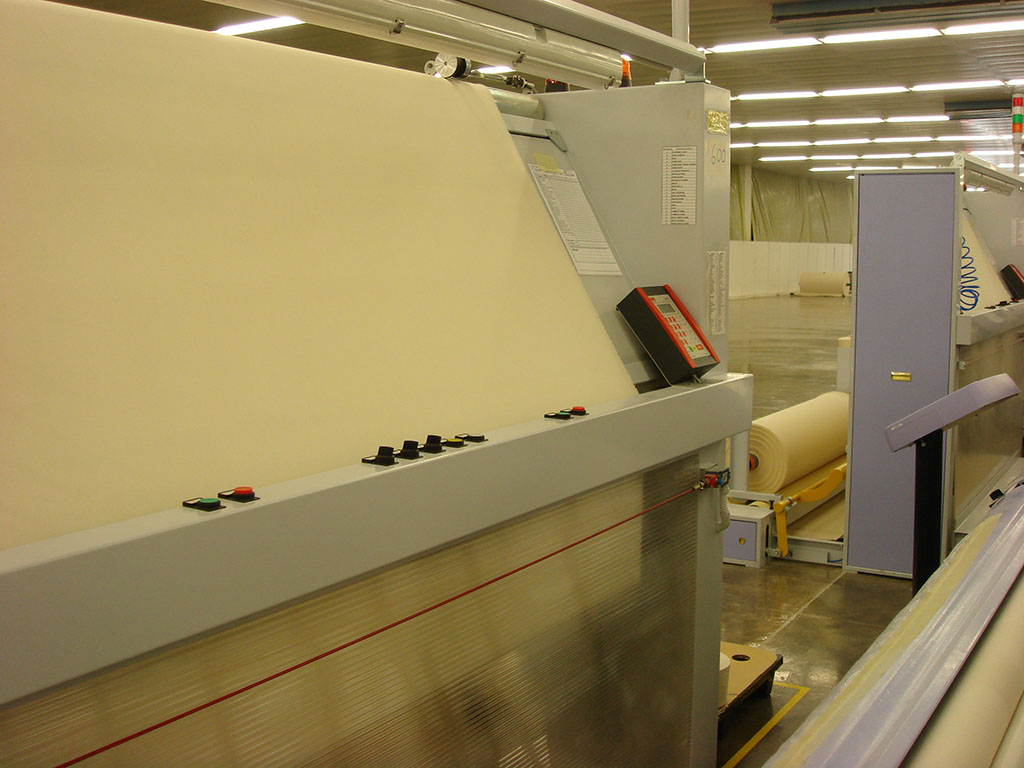

L’arrotolatore possiede lo schermo luminoso diffusore posto: per il tipo “TA-7” dal lato telaio e per il modello “TA-7/1” dal lato opposto (corridoio scarico rotoli ultimati). L’avviamento dell’arrotolatore viene attuato manualmente dall’operatore addetto alla verifica ogni qualvolta lo desideri, oppure quando il segnale luminoso lampeggiante, installato sulla macchina, indichi l’approssimarsi dell’accumulo totale del tessuto.
Nel caso l’operatore non intervenga, l’arrotolatore recupera automaticamente l’accumulo. In questo caso, mediante il posizionamento di un sensore induttivo è possibile determinare la metratura di tessuto che verrà avvolto senza ispezione. La velocità di arrotolamento e quindi di verifica è di 17 metri al minuto.
Tutte le funzioni dell’arrotolatore vengono gestite da un PLC che permette, mediante personalizzazione del programma, di soddisfare le esigenze del cliente. L’arrotolatore è predisposto all’applicazione di un terminale collegato all’unità centrale per la gestione del controllo qualità. L’arrotolatore è corredato di spintore pneumatico per lo scarico del rotolo, di pedana passaggio operatore e del dispositivo per la regolazione compattezza del rotolo.
L’arrotolatore tipo “TA-7” confrontato al tradizionale tipo a tiro continuo consente un risparmio di energia elettrica di circa l’80%. La presenza dell’accumulatore riduce notevolmente la rumorosità della sala telai.
L’arrotolatore può essere dotato di:
- lampada esterna per l’illuminazione del tessuto dall’alto
- dispositivo pneumatico per la riparazione del tessuto sul retro
- dispositivo antisacca per il mantenimento della compattezza anche durante la retromarcia
- contametri meccanico
- encoder per la lettura dei metri di tessuto da collegarsi al terminale per il controllo della qualità.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
